RB-A8-3
RBT
84774090

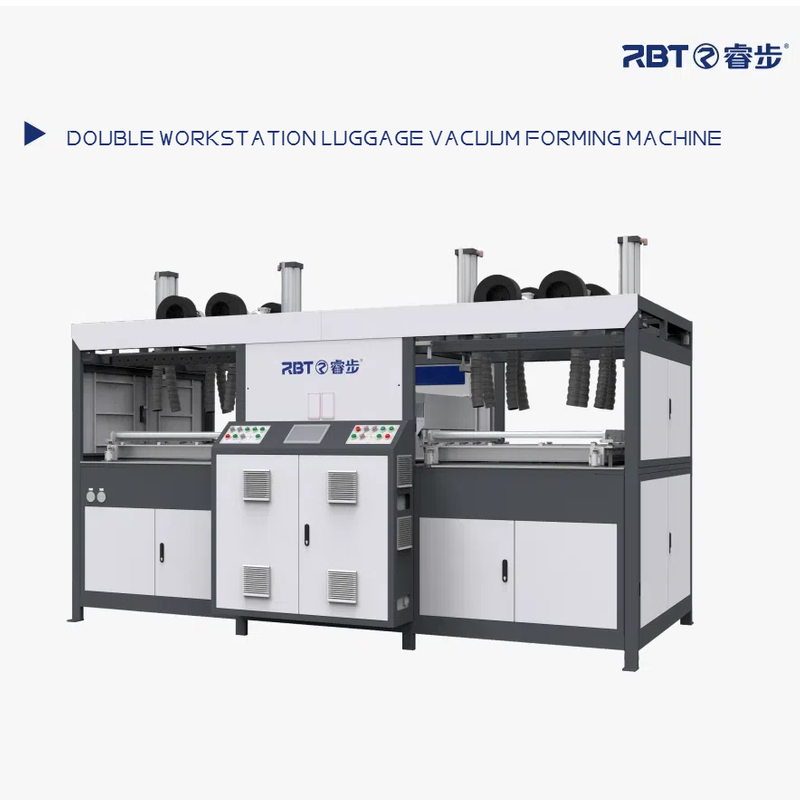

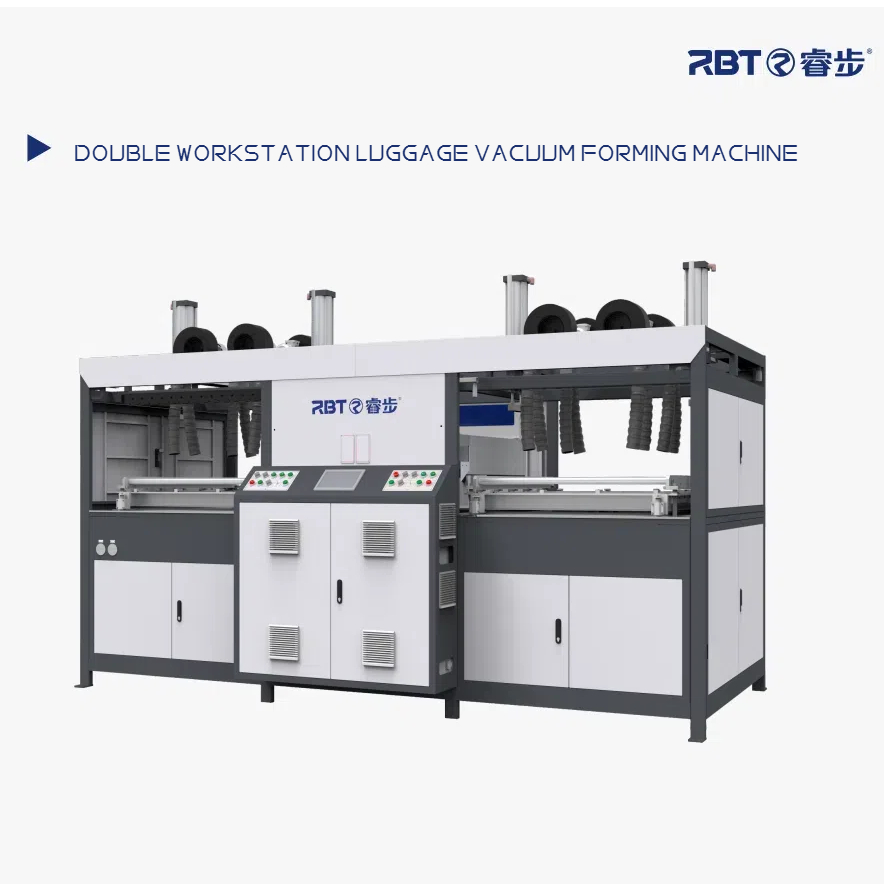

28 인치 백 진공 형성 기계 : 경량 및 내구성있는 케이스 쉘의 효율적인 생산을위한 특수 장비
28 인치 백 진공 성형기는 진공 성형 공정을 사용하여 28 인치 (약 71cm) 가방 쉘을 생산하도록 설계된 장치로, 플라스틱 시트는 진공 또는 기압 기술에 의해 가볍고 내구성있는 가방으로 만들어집니다. . 자세한 설명은 다음과 같습니다.

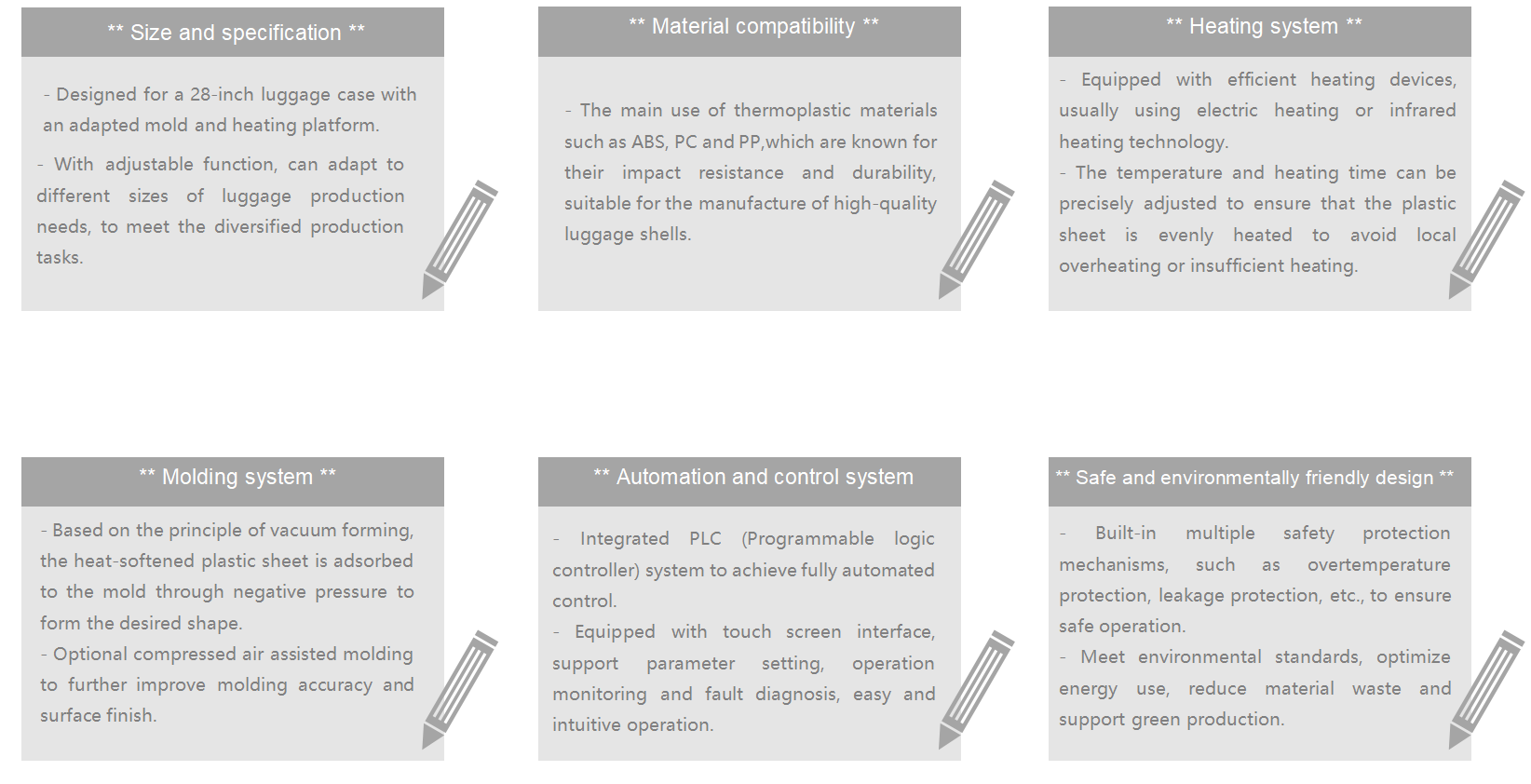

주요 특성
1. ** 크기 및 사양 **
- 적응 된 금형 및 가열 플랫폼이있는 28 인치 수하물 케이스 용으로 설계되었습니다.
- 조정 가능한 기능을 사용하면 다양한 생산 작업을 충족시키기 위해 다양한 크기의 수하물 생산 요구에 적응할 수 있습니다.
2. ** 재료 호환성 **
- ABS, PC 및 PP와 같은 열가소성 재료의 주요 사용은 충격 저항 및 내구성으로 알려져 있으며 고품질 수하물 쉘의 제조에 적합합니다.
3. ** 난방 시스템 **
- 일반적으로 전기 가열 또는 적외선 난방 기술을 사용하는 효율적인 가열 장치가 장착되었습니다.
- 온도와 가열 시간을 정확하게 조정하여 플라스틱 시트가 균일하게 가열되어 국부 과열 또는 불충분 한 가열을 피할 수 있습니다.
4. ** 성형 시스템 **
- 진공 형성의 원리에 기초하여, 열- 소진 된 플라스틱 시트는 원하는 모양을 형성하기 위해 음압을 통해 금형에 흡착된다.
- 성형 정확도와 표면 마감을 더욱 향상시키기위한 선택적 압축 공기 보조 성형.

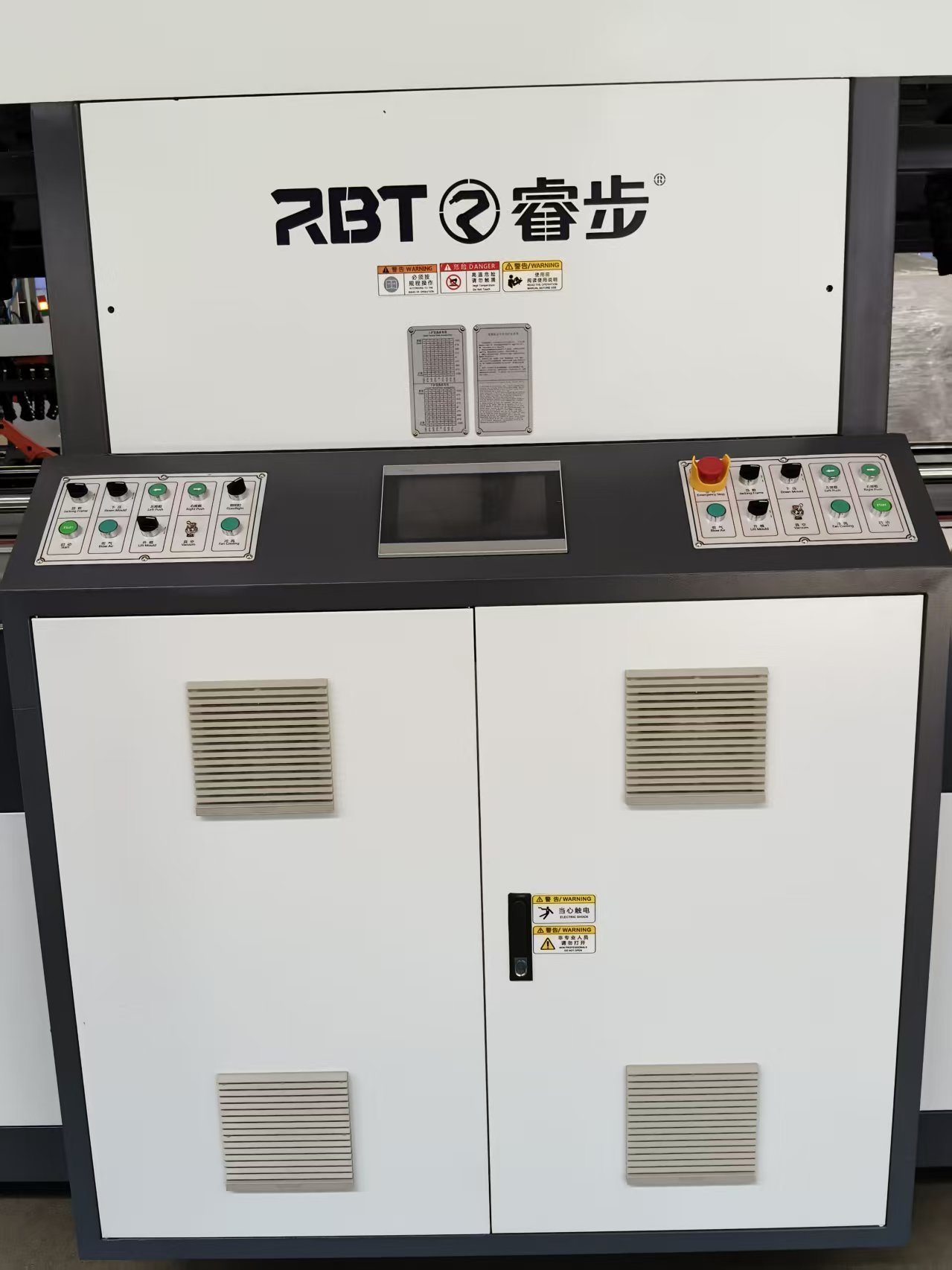

5. ** 자동화 및 제어 시스템 **
- 완전히 자동화 된 제어를 달성하기위한 통합 PLC (프로그래밍 가능한 로직 컨트롤러) 시스템.
- 터치 스크린 인터페이스, 지원 매개 변수 설정, 작동 모니터링 및 결함 진단, 쉽고 직관적 인 작업이 장착되었습니다.
6. ** 안전하고 환경 친화적 인 디자인 **
- 안전한 작동을 보장하기 위해 온도 보호, 누설 방지 등과 같은 다중 안전 보호 메커니즘이 내장되어 있습니다.
- 환경 표준을 충족시키고, 에너지 사용을 최적화하고, 재료 폐기물을 줄이며, 녹색 생산을 지원합니다.

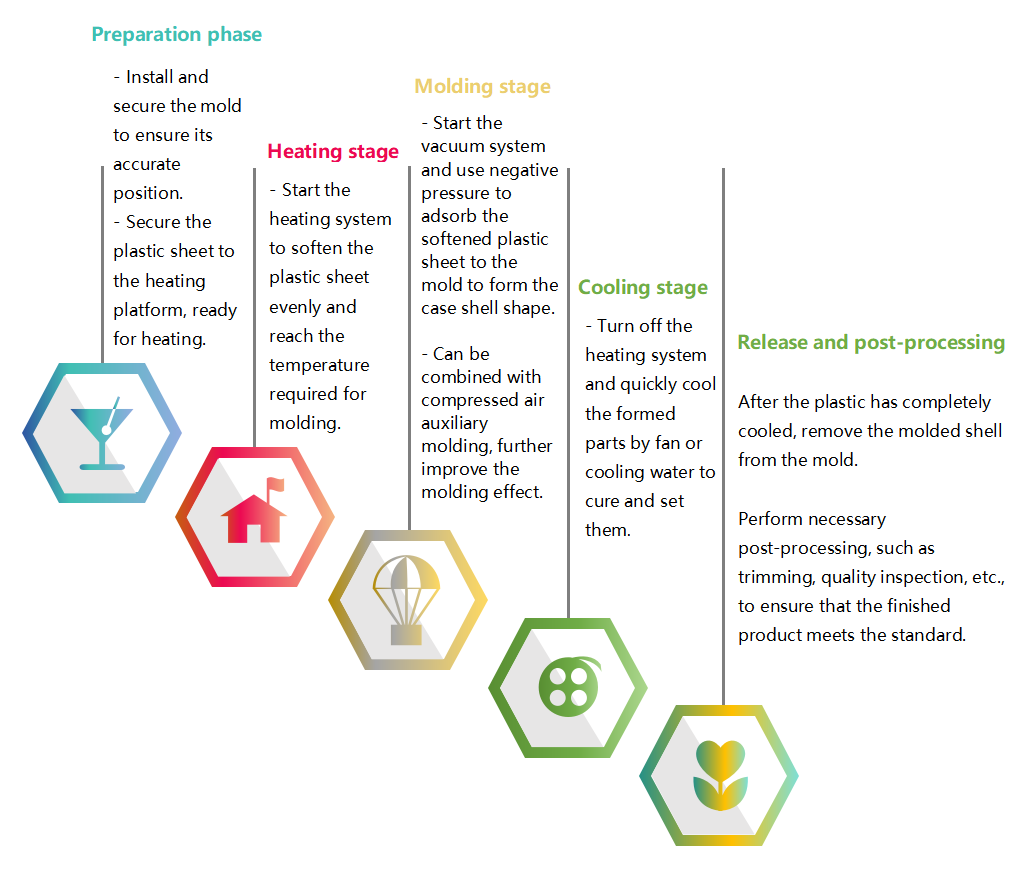

작동 과정
1. 준비 단계 **
- 곰팡이를 설치하고 고정하여 정확한 위치를 보장합니다.
- 가열 준비가 된 가열 플랫폼에 플라스틱 시트를 고정하십시오.
2. 난방 단계 **
- 가열 시스템을 시작하여 플라스틱 시트를 고르게 부드럽게하고 성형에 필요한 온도에 도달하십시오.
3. 성형 단계 **
- 진공 시스템을 시동하고 음압을 사용하여 연화 된 플라스틱 시트를 금형에 흡착하여 케이스 쉘 모양을 형성합니다.
- 압축 공기 보조 성형과 결합하여 성형 효과를 더욱 향상시킬 수 있습니다.
4. 냉각 단계 **
- 가열 시스템을 끄고 팬 또는 냉각수로 형성된 부품을 빠르게 식히고 치료하고 설정하십시오.
5. 출시 및 후 처리 **
플라스틱이 완전히 냉각 된 후 금형에서 성형 쉘을 제거하십시오.
완성 된 제품이 표준을 충족하는지 확인하기 위해 트리밍, 품질 검사 등과 같은 필요한 사후 처리를 수행하십시오.
이점
- 효율적인 생산 ** : 시장 수요를 충족시키기 위해 대량의 수하물 쉘 생산을 신속하게 완료 할 수 있습니다.
- 고정밀 성형 ** : 고급 금형 및 제어 시스템은 제품 크기 및 외관의 일관성을 보장하는 데 사용됩니다.
- 광범위한 적용 가능성 ** : 다양한 생산 요구를 충족시키기 위해 다양한 재료, 두께 및 플라스틱 시트의 색상을 지원합니다.
응용 프로그램 필드
수하물 제조 산업에 주로 사용되며 여행 가방, 트롤리 박스 및 기타 유형의 수하물 쉘 생산에 적합합니다.
요약
28 인치 진공 성형기는 현대식 가루 제조에서 효율적이고 정확하며 유연한 특성을 갖춘 현대식 수하물 제조에서 중요한 역할을하며, 고품질 플라스틱 케이스를 빠르게 생산하여 경량 및 내구성 제품에 대한 시장 수요를 충족시킬 수 있습니다. 자동 제어, 안전하고 환경 친화적 인 설계 및 광범위한 응용 분야는 수하물 제조업체에게 이상적인 선택입니다.
아니요. | 목 | 모델 | |||
RB-A8-1(20인치) | RB-A8-2(24인치) | RB-A8-3(28인치) | RB-A8-4(30/32인치) | ||
1 | 차원 | 2863× 1700× 2520mm | 3187× 1755× 2520mm | 3500× 1966× 2630mm | 3600×2266×2630mm |
2 | 무게 | 2000KG | 2350KG | 2600KG | 2800KG |
3 | 전원 전압 | 3-380V(3상 5선) | 3-380V(3상 5선) | 3-380V(3상 5선) | 3-380V(3상 5선) |
4 | 빈도 | 50HZ | 50HZ | 50HZ | 50HZ |
5 | 총 전력 | 38KW | 50KW | 59KW | 59KW |
6 | 가열 전력 |
| 48KW | 56KW | 56KW |
7 | 난방 벽돌 사양 | 120*120/500W | 120*120/500W | 120*120/500W | 120*120/500W |
8 | 가열관 사양 | ∅ 22*/1.5KW | ∅ 22*/1.5KW | ∅ 22*/1.5KW | ∅ 22*/1.5KW |
9 | 상부 전기로의 Spec | (내부)680*980*110mm | (내부)815*1005*110mm | (내부)950*1130*110mm | (내부)1039*1241*110mm |
10 | 상부 전기로 (가열벽돌 배치) | 5*7 | 6*8 | 7*8 | 7*9 |
11 | 하부 전기로 사양(벽돌) | (내부) 680*980*45mm | (내부) 815*1005*45mm | (내부)946*1035*45mm | (안) 1039* 1241*45mm |
12 | 하부 전기로 (가열벽돌 배치) | 5*6 | 6*7 | 7*8 | 7*9 |
13 | 하부로 (가열관 배치) | 8+4+2(수직) | 10+4+2（ 수직의) | 14+4+2（ 수직의 ） | 16+4+2(수직 ） |
14 | 진공 용량 | 0.2m³ | 0.3m³ | 0.35m³ | 0.4m³ |
15 | 진공압력 | -0.07~0.09MPA | |||
16 | 최대 플라스틱 시트 사양(L*W) | 830*610mm | 960*747mm | 960*885mm | 1085*885mm |
17 | 최대 금형 크기(L*W*H) | 600*420*190mm | 690*510*190mm | 780*600*190mm | 840*640*190mm |
18 | 최대 프레임 크기(L*W) | 680*500mm | 780*600mm | 880*700mm | 1035*830mm |
19 | 시트 재질 및 두께 | ABS, PC 등, 1-4mm | |||
20 | ABS 케이스 최대. 산출 (개/H) | 110 | 105 | 90 | 80 |
21 | PC 케이스 최대 출력(개/H) | 85 | 80 | 70 | 60 |
22 | 공기압 | 0.65~0.75 | |||
23 | 공기 소비량 | 550L/분 | 650L/분 | 800L/분 | 900L/분 |
24 | 전원 사양 | 3-380V+N+ PE | 3-380V+N+ PE | 3-380V+N+ PE | 3-380V+N+ PE |
25 | 전력선 사양 | 4- 16mm²*1- 10mm² | 4- 16mm²*1- 10mm² | 4-35mm²*1- 16mm² | |
구성
아니요. | 목 | 원산지/브랜드 | 주목 |
1 | 난방 벽돌 | 중국인 | |
2 | 공압 요소 | 대만 에어택 | |
3 | 온도 조절 모듈 | 상하이 아오이 | 모듈식 전압 조정 |
4 | PLC | 신제 | |
5 | 터치스크린 | 심천 웨인뷰 | |
6 | 여행 스위치, 유도 스위치 | 일본 옴론 | |
7 | 구동모터 | 심천 양콩 | 정밀 스테핑 모터 |
8 | 전기소자 | 프랑스 슈나이더/절강 Zhengtai |
35KW
