24인치 수하물 진공 성형기

적용 범위:

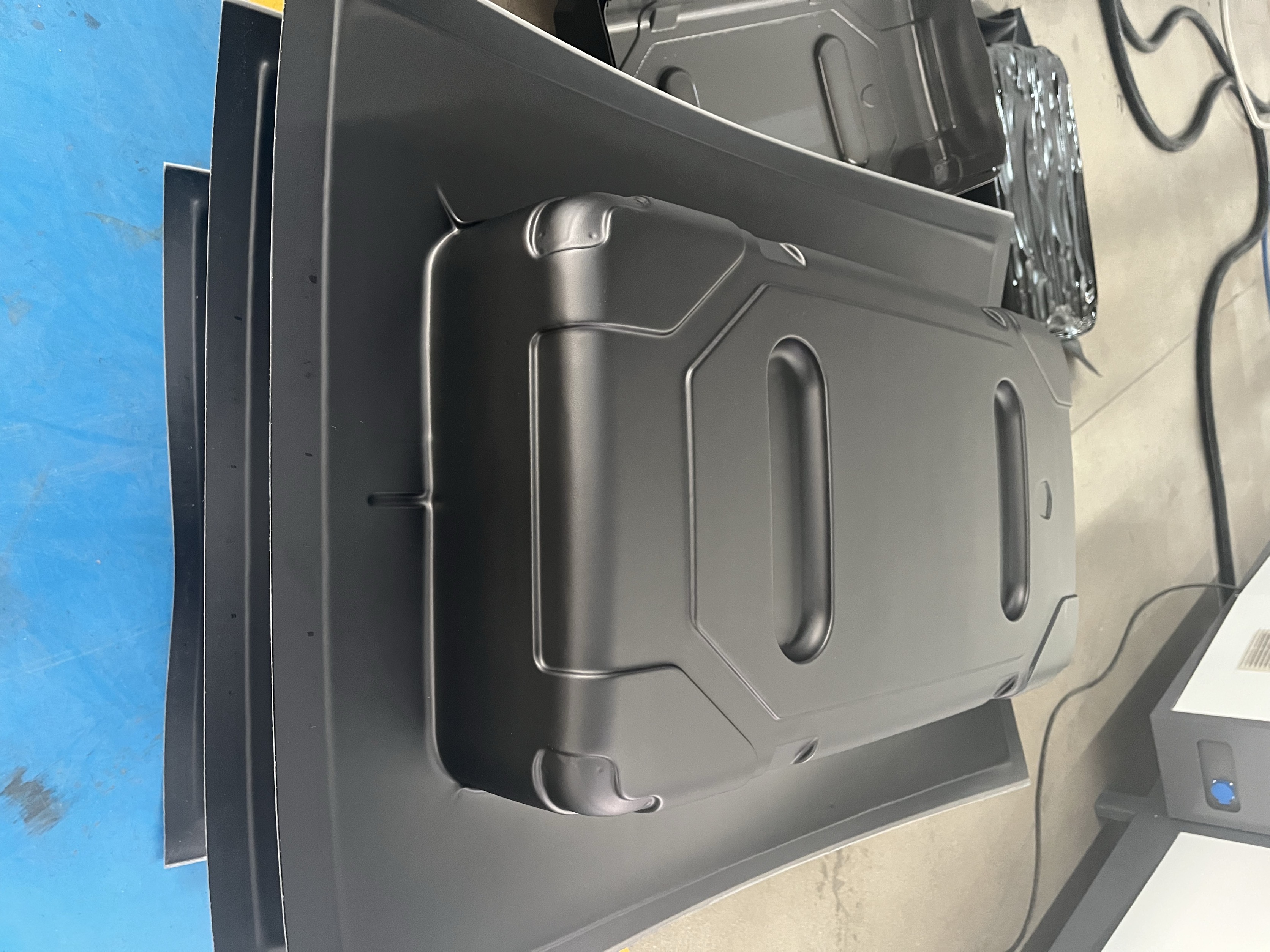

PC, PC/ABS, ABS, PP 등과 같은 트롤리 수하물 케이스의 진공 성형, 열성형에 적합합니다.
응용 산업:
수하물 가방 산업
ABS 케이스 최대. 20/24/28인치의 경우 출력(개/H) 110/105/90
PC 케이스 최대 20/24/28인치의 경우 출력(개/H) 85/80/70

수량：
가용성 상태:





귀하의 메시지 바구니에 담기

모델：
RB-A8-2
제품 브랜드：
RBT
제품 코드：
84774090

에:

아래:

여행 가방 진공 열 성형 기계 수하물 진공 성형 기계 가방 만드는 기계 수하물 생산 라인 플라스틱 블로우 성형기 단단한 여행 가방 진공 성형 기계 기계를 형성하는 완전 자동 ABS PC 플라스틱 시트 전체 라인 생산 ABS PC 수하물 가방 제작 기계 플라스틱 시트 열성형 기계 플라스틱 수하물 기계

제품 설명

기술 매개 변수

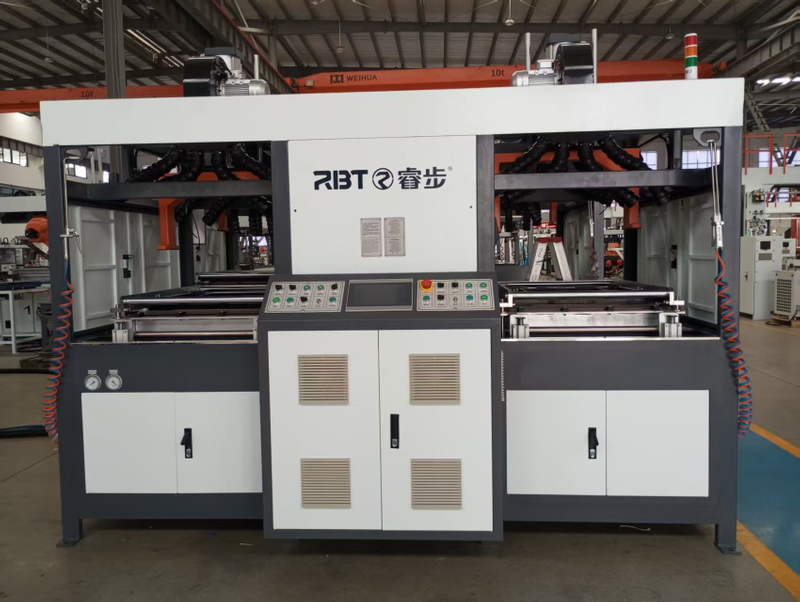

1. 24인치 수하물 상자 진공 성형 기계는 세 가지 주요 시스템을 통합하고 수하물 생산을 위해 특별히 설계되었습니다. 장비는 작업을 교대로 수행하는 두 개의 워크스테이션으로 작동합니다. 왼쪽 워크스테이션이 공급 및 가열을 수행할 때 오른쪽 워크스테이션은 성형 공정과 재료 교환을 동시에 완료합니다. 그런 다음 두 스테이션의 역할이 바뀌면서 지속적인 생산 주기가 형성됩니다.

2. 장비는 과열로 인한 변형을 방지하기 위해 레이저 거리계를 사용하여 시트 재료의 가열 상태를 지속적으로 모니터링합니다. 진공 시스템은 충분한 흡입력을 보장하도록 특별히 설계되었습니다. 각 워크스테이션에는 다단계 공기 흐름 제어 장치가 장착되어 있으며, 송풍 및 진공 공정은 게이트 밸브를 통해 정밀하게 조정할 수 있습니다.

3. 금형 교체가 매우 편리합니다. 알루미늄 몰드는 직접 설치가 가능하며, 전원이 차단되어도 떨어지지 않습니다. 냉각 시스템은 각도 조절이 가능한 원심 팬 4세트를 사용하며 효율성이 뛰어납니다. 가열로는 상부와 하부의 서로 다른 높이에서 독립적으로 제어되므로 금형이 수평으로 예열되고 두 스테이션 사이의 온도 차이에 따라 자동으로 온도가 조정됩니다.

4. 장비는 수동 및 자동 작동을 모두 지원하며 사고 방지를 위해 안전 격자가 장착되어 있습니다. 인간-기계 인터페이스는 사용자 친화적이며 실시간 매개변수 조정 및 레시피 저장을 지원합니다. 특히 플라스틱 시트 제조 기업에 적합합니다. 또한 CNC 절단기와 연결하여 생산 라인의 전반적인 효율성을 더욱 향상시킬 수 있습니다.

아니요.	목	모델
아니요.	목	RB-A8-1 (20 인치)	RB-A8-2 (24 인치)	rb-a8-3 (28 인치)	RB-A8-4 밸런스 (30/32 인치)
1	차원	2863 × 1700 × 2520mm	3187 × 1755 × 2520mm	3500 × 1966 × 2630 mm	3600 × 2266 × 2630mm
2	무게	2000kg	2350kg	2600kg	2800kg
3	전력 전압	3-380V (3 단계 5 라인)	3-380V (3 단계 5 라인)	3-380V (3 단계 5 라인)	3-380V (3 단계 5 라인)
4	빈도	50Hz	50Hz	50Hz	50Hz
5	총 전력	38kW	50kW	59kW	59kW
6	난방력	35kW	48kW	56kW	56kW
7	가열 벽돌 사양	120* 120/ 500W	120* 120/ 500W	120* 120/ 500W	120* 120/ 500W
8	가열 튜브 사양	22*/1.5kw	22*/1.5kw	22*/1.5kw	22*/1.5kw
9	상부 전기 용광로의 사양	(내부) 680980110mm	(내부) 815* 1005* 110mm	(내부) 950* 1130* 110mm	(내부) 1039* 1241* 110mm

10	상부 전기 용광로 (가열 벽돌 배열)	5*7	6*8	7*8	7*9
11	하부 전기로 사양(벽돌)	(내부) 68098045mm	(내부) 815* 1005* 45mm	(내부) 946* 1035* 45mm	(내부) 1039124145mm
12	하부 전기로(가열 벽돌 배치)	5*6	6*7	7*8	7*9
13	바닥 용광로 (가열 튜브 배열)	8+4+2(수직)	10+4+2( 수직)	14+4+2( 수직 )	16+4+2(수직 )
14	진공 용량	0.2m³	0.3m³	0.35m³	0.4m³
15	진공 압력	-0.07 ~ 0.09mpa
16	최대 플라스틱 시트 사양 (L*W)	830*610mm	960*747mm	960*885mm	1085*885mm
17	최대 금형 크기 (lwh)	600* 420* 190mm	690* 510* 190mm	780* 600* 190mm	840* 640* 190mm
18	최대 프레임 크기 (L*W)	680*500mm	780*600mm	880*700mm	1035*830mm
19	시트 재료와 두께	ABS ； PC ETC etc 1-4mm
20	ABS 케이스 최대. 산출 (개/H)	110	105	90	80
21	PC 케이스 최대. 출력 (PCS /H)	85	80	70	60
22	기압	0.65 ~ 0.75
23	공기 소비	550L/분	650L/분	800L/분	900L/분
24	전원 사양	3-380V+ N+ PE	3-380V+ N+ PE	3-380V+ N+ PE	3-380V+ N+ PE
25	전력선 사양	4- 16mm²*1- 10mm²	4- 16mm²*1- 10mm²	4-35mm²*1- 16mm²

구성

아니요.	목	원산지/브랜드	주목
1	가열 벽돌	중국인
2	공압 요소	대만 에어 타타
3	온도 제어 모듈	상하이 아오이	모듈 식 전압 조정
4	plc	신제
5	터치 스크린	Shenzhen Weinview
6	여행 스위치, 유도 스위치	일본 오론
7	운전 모터	Shenzhen Yankong	정밀 스테핑 모터
8	전기 요소	프랑스 슈나이더/Zhejiang Zhengtai
