RB-A8-5
RBT
84774090

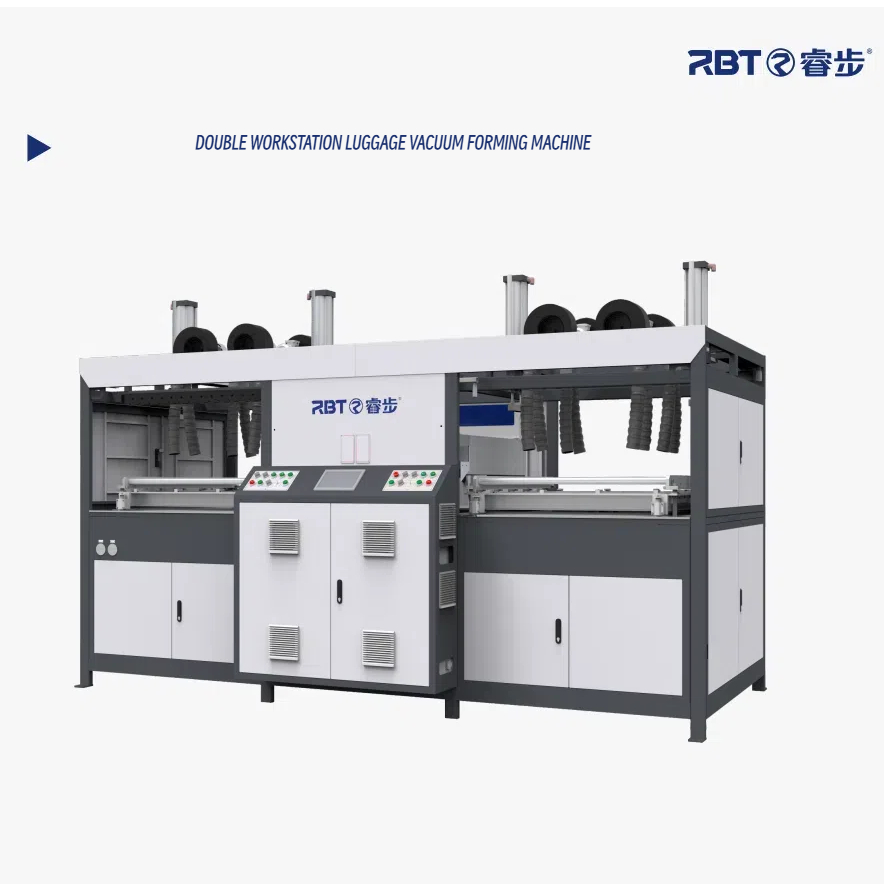

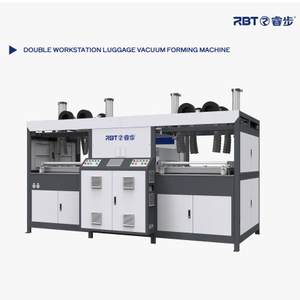

여행 가방 진공 성형 기계 제품 설명
이 기계는 수하물 산업을 위해 특별히 설계된 진공 열 성형 장비로, 특히 32 인치 수하물과 같은 고품질 수하물 쉘 생산에 적합한 형성 시스템, 난방 시스템, 제어 시스템 등의 핵심 모듈을 통합합니다. 폴리 카보네이트 재료 진공 형성으로 만들어졌습니다.

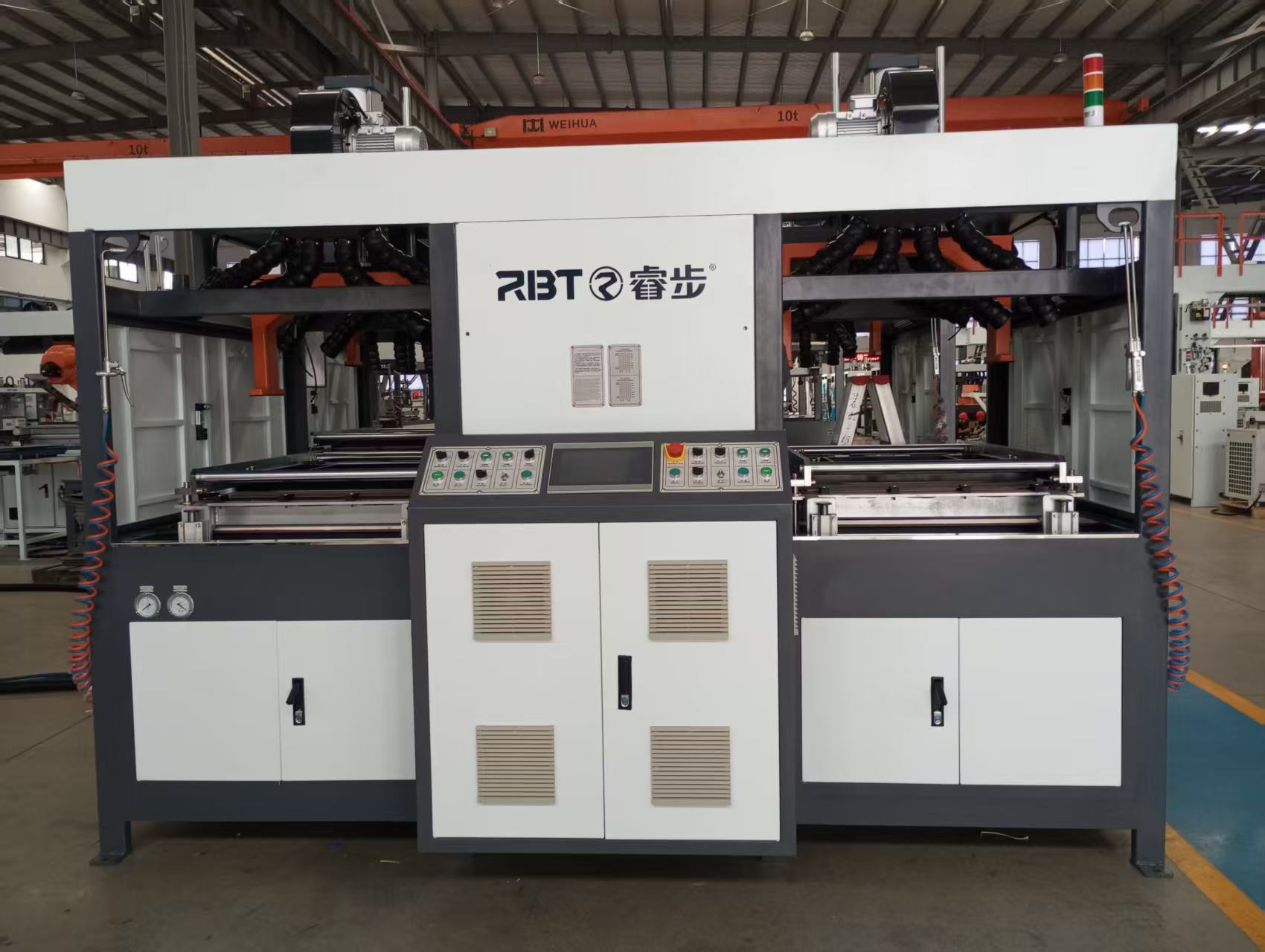

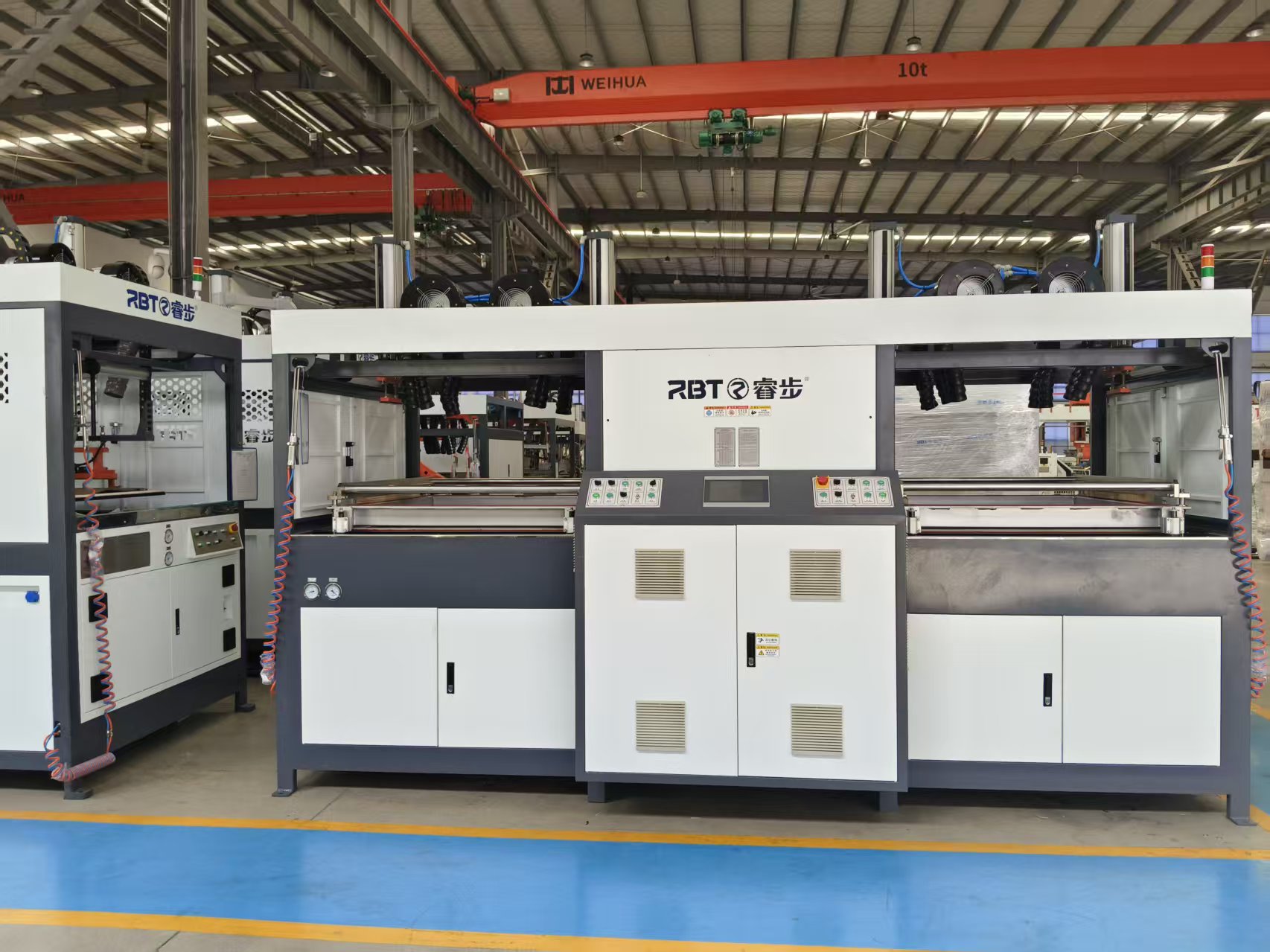

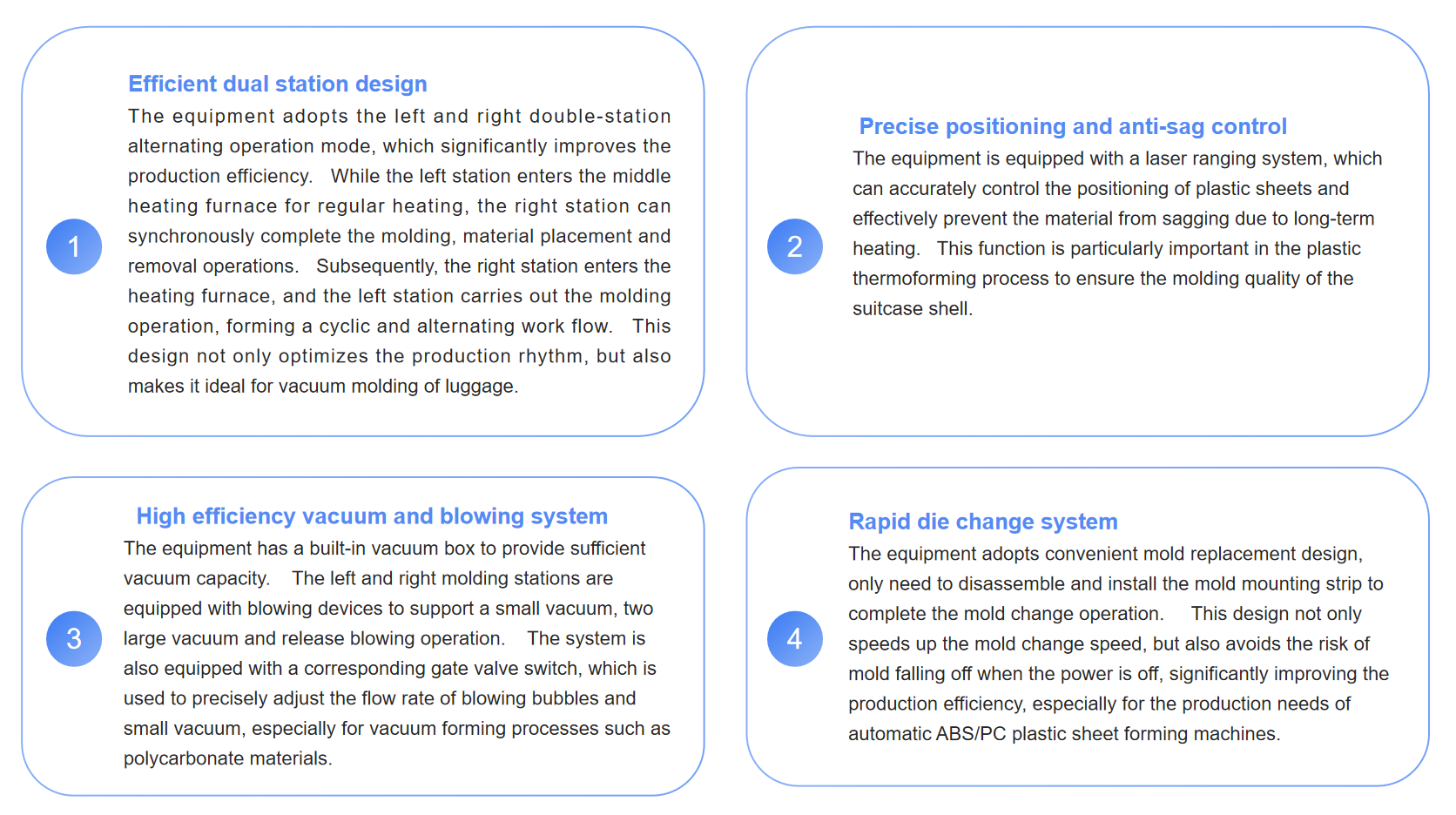

효율적인 듀얼 스테이션 설계
장비는 왼쪽 및 오른쪽 이중 스테이션 교대 작동 모드를 채택하여 생산 효율을 크게 향상시킵니다. 왼쪽 스테이션은 일반 가열을 위해 중간 가열 용광로로 들어가는 동안 오른쪽 스테이션은 성형, 재료 배치 및 제거 작업을 동기식으로 완성 할 수 있습니다. 그 후, 오른쪽 스테이션은 가열 용광로로 들어가고 왼쪽 스테이션은 성형 작업을 수행하여주기적이고 교대로 작업 흐름을 형성합니다. 이 디자인은 생산 리듬을 최적화 할뿐만 아니라 수하물의 진공 성형에 이상적입니다.
정확한 포지셔닝 및 방지 제어
이 장비에는 레이저 범위 시스템이 장착되어있어 플라스틱 시트의 위치를 정확하게 제어하고 장기 가열로 인해 재료가 처진되는 것을 효과적으로 방지 할 수 있습니다. 이 기능은 가방 쉘의 성형 품질을 보장하기 위해 플라스틱 열적 성형 공정에서 특히 중요합니다.
고효율 진공 및 부는 시스템
이 장비에는 충분한 진공 용량을 제공하기 위해 내장 진공 상자가 내장되어 있습니다. 왼쪽 및 오른쪽 성형 스테이션에는 작은 진공, 2 개의 큰 진공 및 릴리스 블로킹 작업을 지원하기위한 블로킹 장치가 장착되어 있습니다. 이 시스템에는 또한 해당 게이트 밸브 스위치가 장착되어 있으며, 특히 폴리 카보네이트 재료와 같은 진공 형성 공정을 위해 부는 기포 및 작은 진공의 유량을 정확하게 조정하는 데 사용됩니다.
빠른 다이 변경 시스템
이 장비는 편리한 금형 교체 설계를 채택하며 금형 변경 작업을 완료하기 위해 금형 장착 스트립을 분해하고 설치하면됩니다. 이 설계는 금형 변화 속도를 가속화 할뿐만 아니라 전력이 꺼질 때 곰팡이가 떨어질 위험을 피하여 특히 자동 ABS/PC 플라스틱 시트 형성 기계의 생산 요구에 대한 생산 효율을 크게 향상시킵니다.

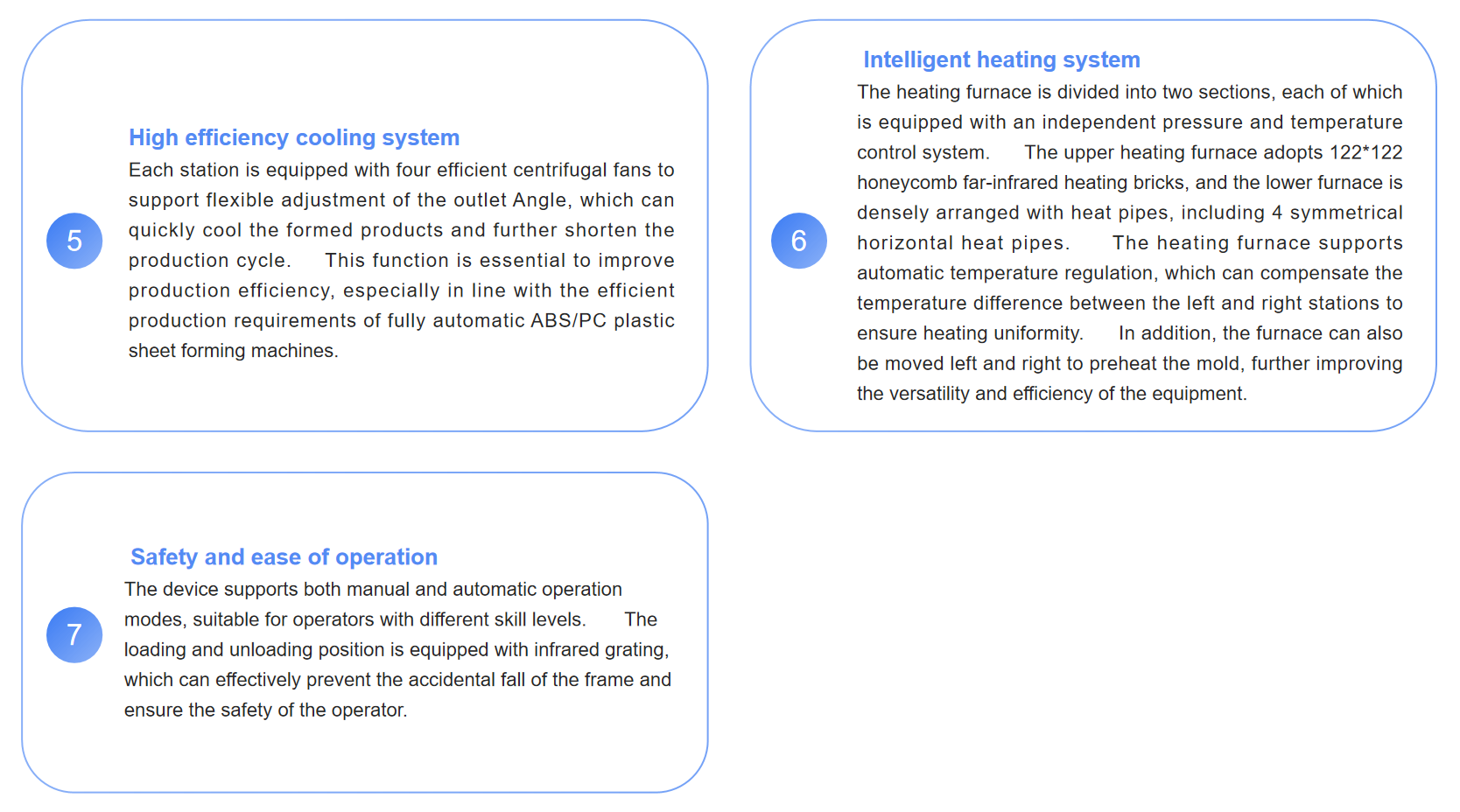

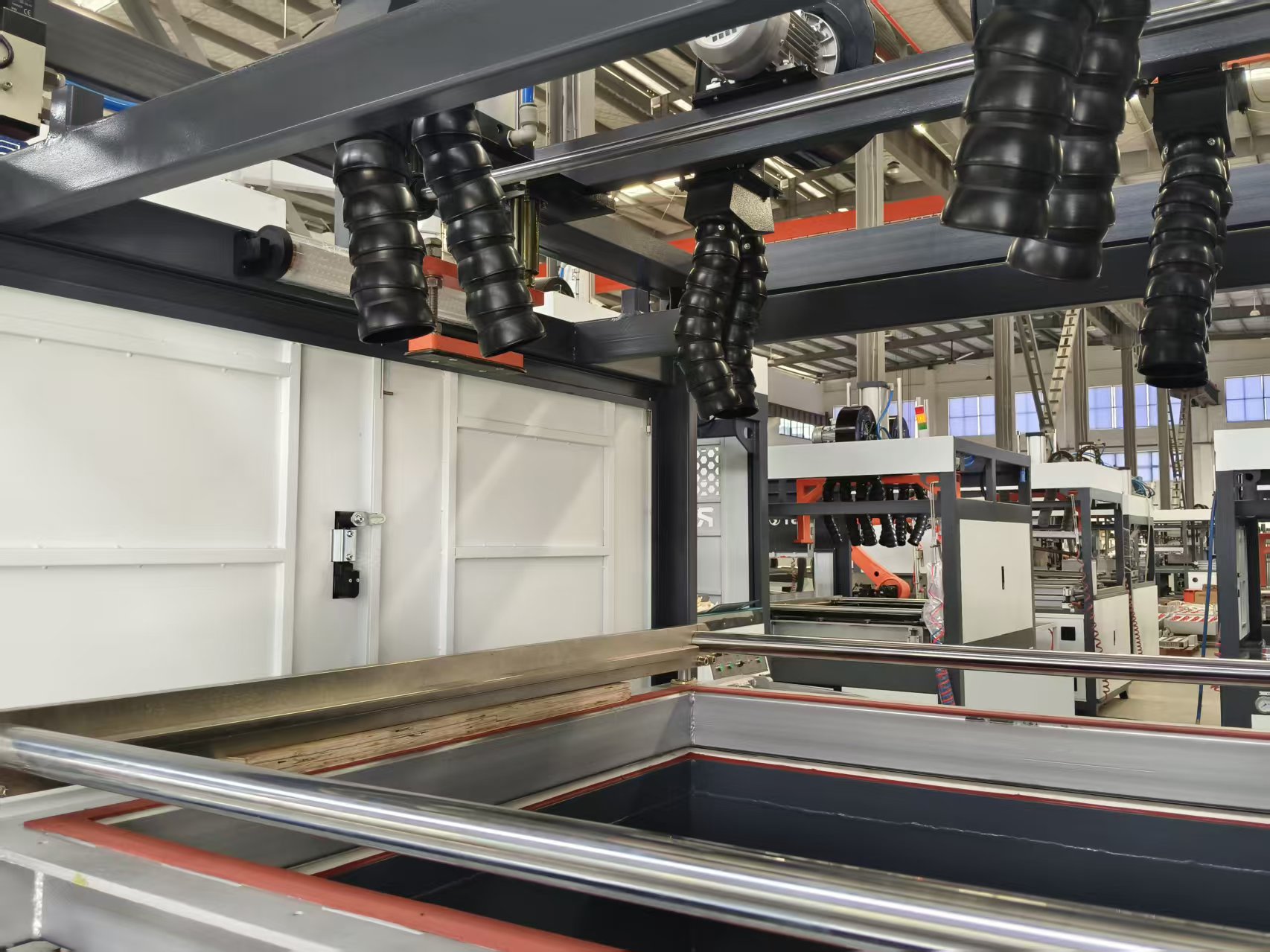

고효율 냉각 시스템
각 스테이션에는 4 개의 효율적인 원심 분리 팬이 장착되어있어 출구 각도의 유연한 조정을 지원하여 형성된 제품을 빠르게 냉각시키고 생산주기를 더 단축 할 수 있습니다. 이 기능은 특히 완전 자동 ABS/PC 플라스틱 시트 형성 기계의 효율적인 생산 요구 사항에 따라 생산 효율성을 향상시키는 데 필수적입니다.

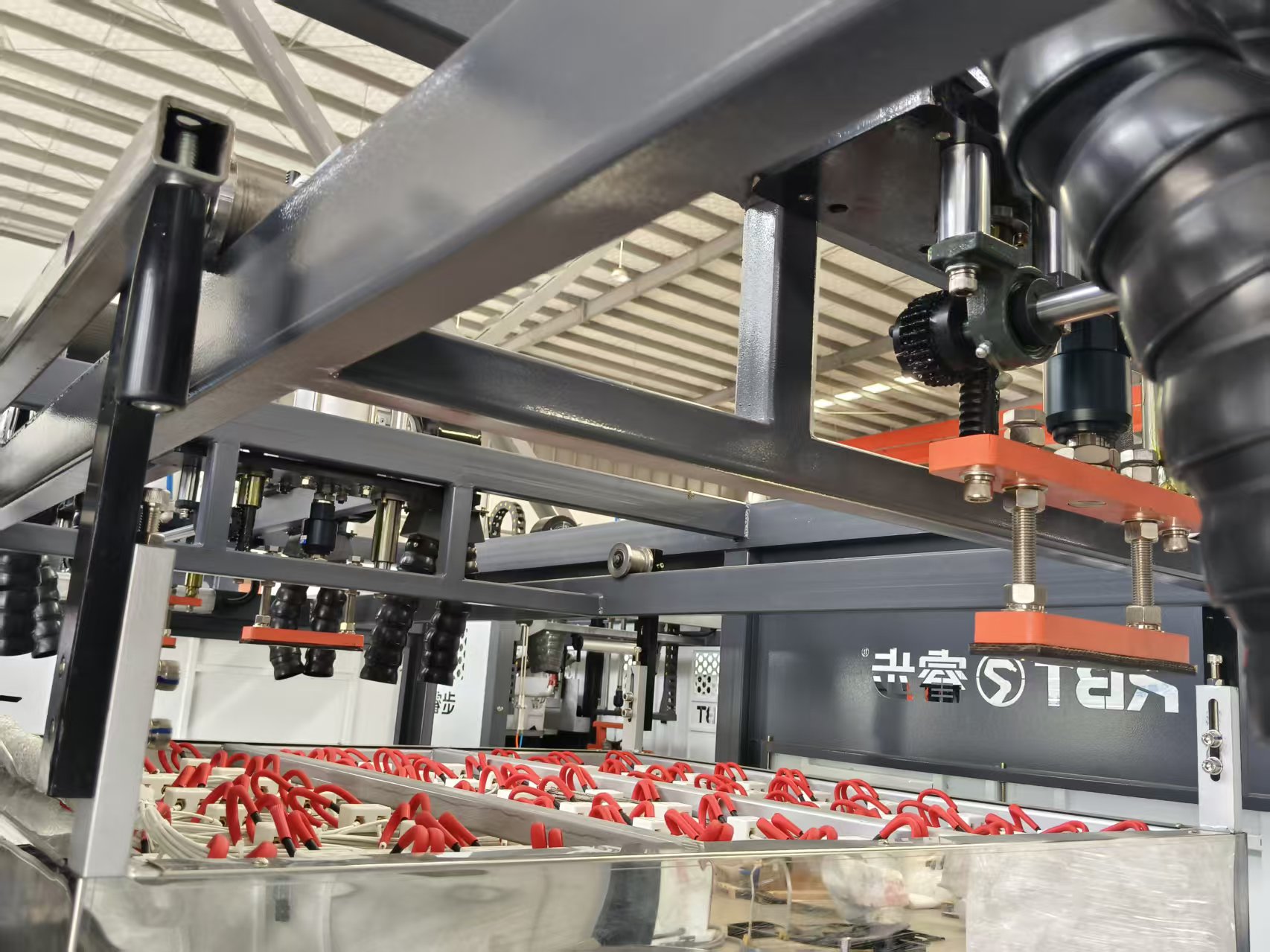

지능형 난방 시스템
가열 용광로는 두 개의 섹션으로 나뉘며 각각은 독립적 인 압력 및 온도 제어 시스템이 장착되어 있습니다. 상부 가열 용광로는 122*122 벌집 원숭이 가열 가열 벽돌을 채택하며, 하부 용광로는 4 개의 대칭 수평 열 파이프를 포함하여 열 파이프로 조밀하게 배열됩니다. 가열 용광로는 자동 온도 조절을 지원하여 왼쪽 스테이션과 오른쪽 스테이션 간의 온도 차이를 보완하여 가열 균일 성을 보장 할 수 있습니다. 또한 용광로를 왼쪽과 오른쪽으로 이동하여 곰팡이를 예열하여 장비의 다양성과 효율성을 더욱 향상시킬 수 있습니다.

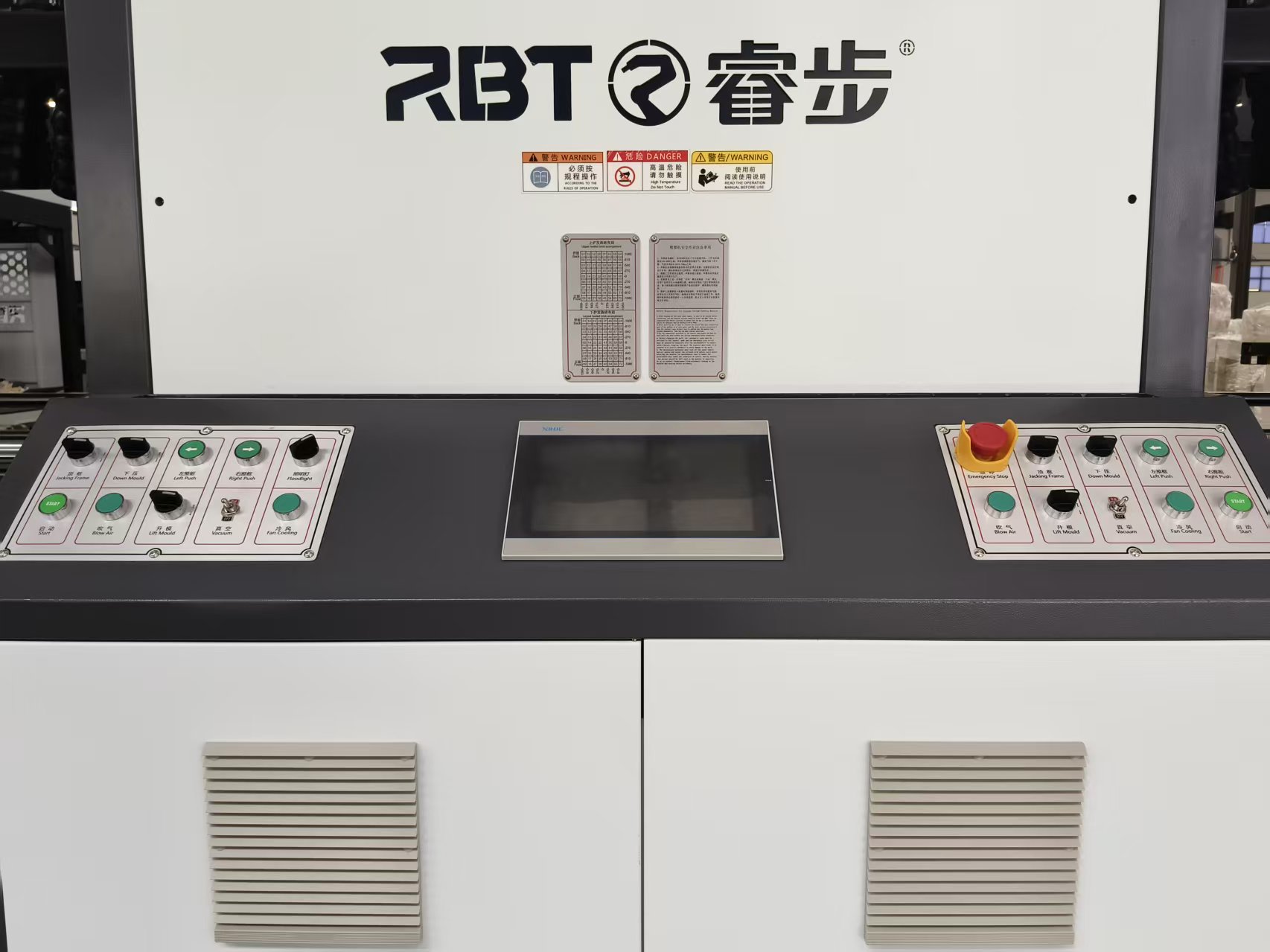

안전 및 작동 용이성
이 장치는 기술 수준이 다른 운영자에게 적합한 수동 및 자동 작동 모드를 지원합니다. 하중 및 언로드 위치에는 적외선 격자가 장착되어있어 프레임의 우발적 인 하락을 효과적으로 방지하고 작업자의 안전을 보장 할 수 있습니다.
요컨대, 효율적이고 정확하며 안전한 설계 로이 기계는 고품질의 효율적인 생산을 위해 수하물 산업의 다양한 요구를 충족시킬 수 있습니다.
아니요. | 안건 | 모델 | |||
RB-A8-1(20인치) | RB-A8-2(24인치) | RB-A8-3(28인치) | RB-A8-4(30/32인치) | ||
1 | 치수 | 2863× 1700× 2520mm | 3187× 1755× 2520mm | 3500× 1966× 2630mm | 3600×2266×2630mm |
2 | 무게 | 2000KG | 2350KG | 2600KG | 2800KG |
3 | 전원 전압 | 3-380V (3상 5선) | 3-380V (3상 5선) | 3-380V (3상 5선) | 3-380V (3상 5선) |
4 | 빈도 | 50HZ | 50HZ | 50HZ | 50HZ |
5 | 총 전력 | 38KW | 50KW | 59KW | 59KW |
6 | 가열 전력 |
| 48KW | 56KW | 56KW |
7 | 난방 벽돌 사양 | 120*120/500W | 120*120/500W | 120*120/500W | 120*120/500W |
8 | 가열관 사양 | ∅ 22*/1.5KW | ∅ 22*/1.5KW | ∅ 22*/1.5KW | ∅ 22*/1.5KW |
9 | 상부 전기로의 Spec | (내부)680*980*110mm | (내부)815*1005*110mm | (내부)950*1130*110mm | (내부)1039*1241*110mm |
10 | 상부 전기로 (가열벽돌 배치) | 5*7 | 6*8 | 7*8 | 7*9 |
11 | 하부 전기로 사양(벽돌) | (내부) 680*980*45mm | (내부) 815*1005*45mm | (내부) 946*1035*45mm | (내부) 1039*1241*45mm |
12 | 하부 전기로(가열 벽돌 배치) | 5*6 | 6*7 | 7*8 | 7*9 |
13 | 하부로 (가열관 배열) | 8+4+2 (수직의 ) | 10+4+2 （ 수직의) | 14+4+2（ 수직의 ) | 16+4+2(수직 ） |
14 | 진공 용량 | 0.2m³ | 0.3m³ | 0.35m³ | 0.4m³ |
15 | 진공압력 | -0.07~0.09MPA | |||
16 | 최대 플라스틱 시트 사양(L*W) | 830*610mm | 960*747mm | 960*885mm | 1085*885mm |
17 | 최대 금형 크기(L*W*H) | 600*420*190mm | 690*510*190mm | 780*600*190mm | 840*640*190mm |
18 | 최대 프레임 크기(L*W) | 680*500mm | 780*600mm | 880*700mm | 1035*830mm |
19 | 시트 재질 및 두께 | ABS, PC 등, 1-4mm | |||
20 | ABS 케이스 최대.출력(개/H) | 110 | 105 | 90 | 80 |
21 | PC 케이스 최대출력(개/H) | 85 | 80 | 70 | 60 |
22 | 공기압 | 0.65~0.75 | |||
23 | 공기 소비량 | 550L/분 | 650L/분 | 800L/분 | 900L/분 |
24 | 전원 사양 | 3-380V+N+ PE | 3-380V+N+ PE | 3-380V+N+ PE | 3-380V+N+ PE |
25 | 전력선 사양 | 4- 16mm²*1- 10mm² | 4- 16mm²*1-10mm² | 4-35mm²*1- 16mm² | |
구성
아니요. | 안건 | 원산지/브랜드 | 주목 |
1 | 난방 벽돌 | 중국인 | |
2 | 공압 요소 | 대만 에어택 | |
3 | 온도 조절 모듈 | 상하이 아오이 | 모듈식 전압 조정 |
4 | PLC | 신제 | |
5 | 터치 스크린 | 심천 웨인뷰 | |
6 | 여행용 스위치, 유도 스위치 | 일본 옴론 | |
7 | 구동 모터 | 심천 양콩 | 정밀 스테핑 모터 |
8 | 전기소자 | 프랑스 슈나이더/절강 Zhengtai |
