RB-A8-5
RBT
84774090
이 기계는 고급 형성 시스템, 정확한 난방 시스템 및 지능형 제어 시스템을 통합하는 전문 진공 열 성형 기계입니다. 특히 고품질 수하물 쉘, 특히 32 인치 폴리 카보네이트 수하물 생산을 위해 특별히 설계되었습니다.

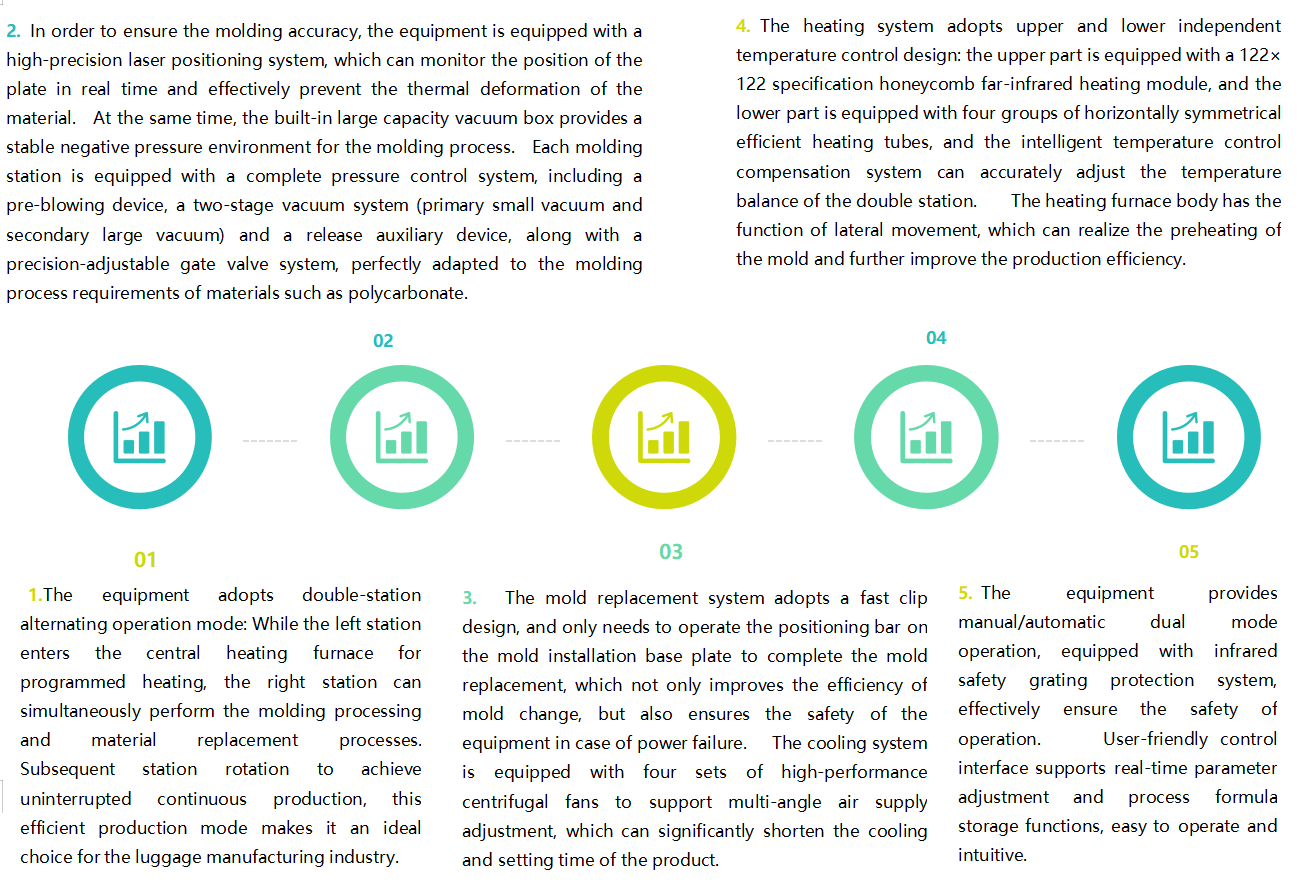

장비는 이중 스테이션 교대 작동 모드를 채택합니다. 왼쪽 스테이션은 프로그래밍 된 가열을 위해 중앙 난방 용광로로 들어가는 반면 오른쪽 스테이션은 동시에 성형 처리 및 재료 교체 공정을 수행 할 수 있습니다. 후속 스테이션 회전은 중단되지 않은 연속 생산을 달성하기 위해이 효율적인 생산 모드를 통해 수하물 제조 산업에 이상적인 선택입니다.
성형 정확도를 보장하기 위해 장비에는 고정밀 레이저 포지셔닝 시스템이 장착되어있어 플레이트의 위치를 실시간으로 모니터링하고 재료의 열 변형을 효과적으로 방지 할 수 있습니다. 동시에, 내장 대용량 진공 박스는 성형 공정을위한 안정적인 부압 환경을 제공합니다. 각 성형 스테이션은 사전 블로킹 장치, 2 단계 진공 시스템 (1 차 작은 진공 및 2 차 대형 진공) 및 릴리스 보조 장치와 함께 정밀 조정 가능한 게이트 밸브 시스템을 포함한 완전한 압력 제어 시스템이 장착되어 있습니다. 폴리 카보네이트와 같은 재료의 성형 공정 요구 사항에 완벽하게 조정됩니다.
금형 교체 시스템은 빠른 클립 설계를 채택하며 금형 설치베이스 플레이트의 위치 막대 만 작동하여 금형 교체를 완료하면 금형 변화의 효율을 향상시킬뿐만 아니라 경우에 따라 장비의 안전성을 보장합니다. 정전의. 냉각 시스템에는 다중 공기 공급 조정을 지원하기 위해 4 개의 고성능 원심 분리 팬이 장착되어있어 제품의 냉각 및 설정 시간을 상당히 단축 할 수 있습니다.
난방 시스템은 상단 및 하부 독립 온도 제어 설계를 채택합니다. 상부에는 122 × 122 사양의 사양이 장착되어 있으며 하단 부분에는 4 개의 수평 대칭 효율적인 난방 튜브와 지능형 온도가 장착되어 있습니다. 제어 보상 시스템은 이중 스테이션의 온도 균형을 정확하게 조정할 수 있습니다. 가열 용광로 몸체는 측면 운동의 기능을 가지고 있으며, 이는 곰팡이의 예열을 실현하고 생산 효율을 더욱 향상시킬 수 있습니다.
이 장비는 적외선 안전 격자 보호 시스템이 장착 된 수동/자동 듀얼 모드 작동을 제공하여 작동의 안전성을 효과적으로 보장합니다. 사용자 친화적 인 제어 인터페이스는 실시간 매개 변수 조정 및 프로세스 포뮬러 저장 기능을 지원하며 작동하기 쉽고 직관적입니다.
정확한 온도 제어 시스템, 효율적인 성형 공정 및 지능형 운영 경험을 통해이 전문 진공 열 성형 기계는 수하물 제조 산업이 생산 효율성 및 제품 품질을 향상시키는 첫 번째 선택이되었습니다.
아니요. | 목 | 모델 | |||
RB-A8-1(20인치) | RB-A8-2(24인치) | RB-A8-3(28인치) | RB-A8-4(30/32인치) | ||
1 | 차원 | 2863× 1700× 2520mm | 3187× 1755× 2520mm | 3500× 1966× 2630mm | 3600×2266×2630mm |
2 | 무게 | 2000KG | 2350KG | 2600KG | 2800KG |
3 | 전원 전압 | 3-380V (3상 5선) | 3-380V (3상 5선) | 3-380V (3상 5선) | 3-380V (3상 5선) |
4 | 빈도 | 50HZ | 50HZ | 50HZ | 50HZ |
5 | 총 전력 | 38KW | 50KW | 59KW | 59KW |
6 | 가열 전력 |
| 48KW | 56KW | 56KW |
7 | 난방 벽돌 사양 | 120*120/500W | 120*120/500W | 120*120/500W | 120*120/500W |
8 | 가열관 사양 | ∅ 22*/1.5KW | ∅ 22*/1.5KW | ∅ 22*/1.5KW | ∅ 22*/1.5KW |
9 | 상부 전기로의 Spec | (내부)680*980*110mm | (내부)815*1005*110mm | (내부)950*1130*110mm | (내부)1039*1241*110mm |
10 | 상부 전기로 (가열벽돌 배치) | 5*7 | 6*8 | 7*8 | 7*9 |
11 | 하부 전기로 사양(벽돌) | (내부) 680*980*45mm | (내부) 815*1005*45mm | (내부) 946*1035*45mm | (내부) 1039*1241*45mm |
12 | 하부 전기로(가열 벽돌 배치) | 5*6 | 6*7 | 7*8 | 7*9 |
13 | 하부로 (가열관 배열) | 8+4+2 (수직의 ) | 10+4+2 （ 수직의) | 14+4+2（ 수직의 ) | 16+4+2(수직 ） |
14 | 진공 용량 | 0.2m³ | 0.3m³ | 0.35m³ | 0.4m³ |
15 | 진공압력 | -0.07~0.09MPA | |||
16 | 최대 플라스틱 시트 사양(L*W) | 830*610mm | 960*747mm | 960*885mm | 1085*885mm |
17 | 최대 금형 크기(L*W*H) | 600*420*190mm | 690*510*190mm | 780*600*190mm | 840*640*190mm |
18 | 최대 프레임 크기(L*W) | 680*500mm | 780*600mm | 880*700mm | 1035*830mm |
19 | 시트 재질 및 두께 | ABS, PC 등; 1-4mm | |||
20 | ABS 케이스 최대. 출력(개/H) | 110 | 105 | 90 | 80 |
21 | PC 케이스 최대 출력(개/H) | 85 | 80 | 70 | 60 |
22 | 공기압 | 0.65~0.75 | |||
23 | 공기 소비량 | 550L/분 | 650L/분 | 800L/분 | 900L/분 |
24 | 전원 사양 | 3-380V+N+ PE | 3-380V+N+ PE | 3-380V+N+ PE | 3-380V+N+ PE |
25 | 전력선 사양 | 4- 16mm²*1- 10mm² | 4- 16mm²*1-10mm² | 4-35mm²*1- 16mm² | |
구성
아니요. | 목 | 원산지/브랜드 | 주목 |
1 | 난방 벽돌 | 중국인 | |
2 | 공압 요소 | 대만 에어택 | |
3 | 온도 조절 모듈 | 상하이 아오이 | 모듈식 전압 조정 |
4 | PLC | 신제 | |
5 | 터치스크린 | 심천 웨인뷰 | |
6 | 여행용 스위치, 유도 스위치 | 일본 옴론 | |
7 | 구동모터 | 심천 양콩 | 정밀 스테핑 모터 |
8 | 전기소자 | 프랑스 슈나이더/절강 Zhengtai |
35KW
